Ficep Endeavour DDVB 453 + Katana K60

FICEP Endeavour und Katana Bohr-Säge-Kombination

FICEP Endeavour 453 DDVB Bohranlage Kombination mit Ficep Katana Gehrungsbandsäge.

Diese leistungsstarke Ficep Bohr-Säge-Anlage ist für das Sägen, Bohren und Markieren von Profilstahl und Flachstahl mit kleineren Querschnitten im Stahlbau und Stahlhandel optimal geeignet. Ein Greifermessarm sorgt für den schnellen Materialtransport inklusive der Materiallängen-Vermessung. Für das schnelle Bohren der Stahlprofile kommen entweder Hartmetallbohrer von Nenok oder Kennametal zum Einsatz. Auch der Einsatz von HSS Kühlkanalbohrer, Gewindebohrer, Senker und Fräser ist möglich.
Diese Ficep Bohr-Säge-Kombination ist für einen größeren Stahlbauer oder Stahlhändler die ideale Anlage um große Produktionsmengen kleinerer Profilstahlabmessungen wirtschaftlich zu bearbeiten. Eine moderne CNC Steuerung der Firma Mitrol mit der Pegaso Software sorgt für eine einfache Programmierung. Eine Markiereinrichtung für das Prägen von Zahlen und Buchstaben ist Teil der Anlage. Die Messlänge im Material-Einlauf beträgt 16.000 mm. Im Auslaufbereich kann die Anlage 12.000 mm Profile auf der Rollenbahn abtransportieren. Ein Transportsystem für den Materialtransport bestehend aus Rollenbahn und Querschleppern ist enthalten.

Es folgen weitere technische Informationen:

FICEP Endeavour 453 DDVB Bohranlage

- Bohranlage mit 3 Bohrachsen für das Bohren, Fräsen, Gewindeschneiden, Scribing und Körnen
- Bohrdurchmesser: max. ø 40 mm
- Automatischer Werkzeugwechsler für 6 Werkzeuge je Bohrachse
- Verwendung von Nenok Hartmetallbohrern und HSS Kühlkanalbohrern
- Scribing / Anreißfunktion auf 3 Bohrachsen
- Fräsmöglichkeit - mit Sonderwerkzeug - durch Pulsationsbohren
- Späneförderer zum automatischen Abtransport von Bohrspänen
- X - Achsenbewegung von 250 mm auf allen 3 Bohrspindeln für die Scribing und Fräsfunktion

Ficep Katana K60 Gehrungsbandsäge

- Schnittbereich bei 90° min 60 x 10mm
- Schnittbereich bei 90° max 450 x 310mm
- Schnittbereich bei 45° 400 x 310mm
- Schnittbereich bei 60° 250 x 250mm
- Sägebandabmessung 6700 x 1,3 x 41 mm
- 2 x manuell verstellbare Vertikalspannung

Ficep Markiereinheit

- Schnelle Prägeeinheit mit Prägerad zum Markieren von Profilstahl
- Beschriftungseinheit mit 36 Buchstaben / Zahlen
- Zahlen Größe 16 x 8 mm
- 80kN Presskraft

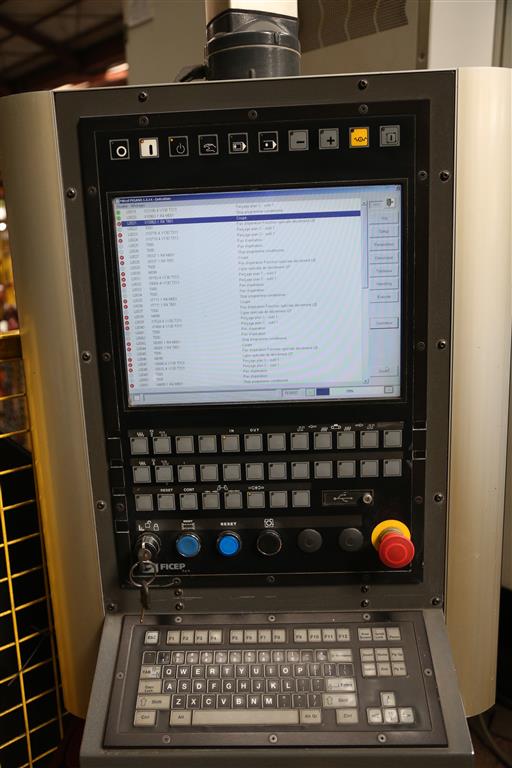

Ficep Mitrol CNC-Steuerung

- Mitrol ( FICEP ) CNC-Steuerung mit der Software Pegaso
- DSTV Datenschnittstelle

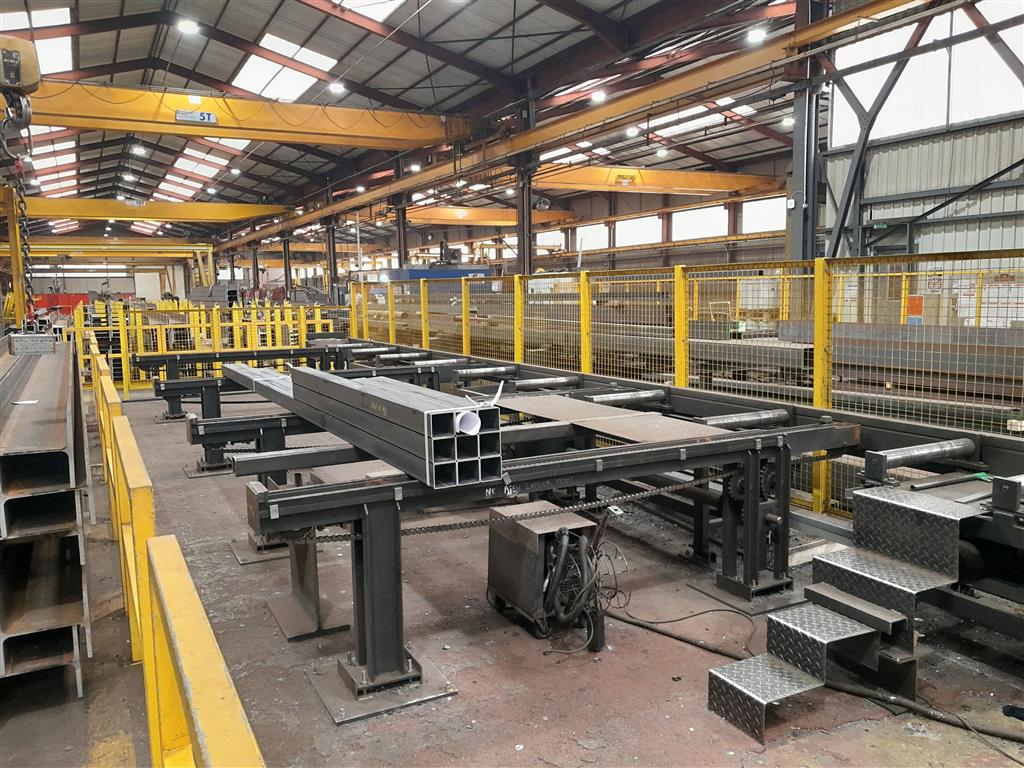

Ficep Transportsystem

- Ein Greifermesswagen transportiert das Material (Profile oder Flachstahl)
- 5 x Querförderer, mit Kettenantrieb im Einauf  Länge 3300 mm, 1 x ohne Kette
- 4 x Querförderer, mit Kettenantrieb im Auslauf, Länge 3300 mm
- Arbeitshöhe 850 mm
- Rollenbahn Einlaufseite für 16 m Profile
- Rollenbahn Auslaufseite für 12 m Profile
- Profilbreite max. 450 mm
- Profilhöhe max. : 300 mm
- Bearbeitungslänge: max. 16 m
