Peddinghaus FDB600

De Peddinghaus FDB 600/3S uit het Peddimat productassortiment is een krachtige boor- en vlamsnijmachine die speciaal is ontworpen voor het bewerken van plaatstaal, staalplaten en platstaal. Hij wordt gekenmerkt door zijn eenvoudige bediening en programmeerbaarheid.

Met deze vlamboormachine kunnen staalplaten met een breedte van 80 mm tot 600 mm, een dikte van 6 mm tot 50 mm en een standaardlengte tot 6000 mm worden verwerkt. Langere vlakke staalsoorten kunnen worden verwerkt met het rollenaanvoersysteem, afhankelijk van het materiaalgewicht; individueel overleg is hier echter vereist.

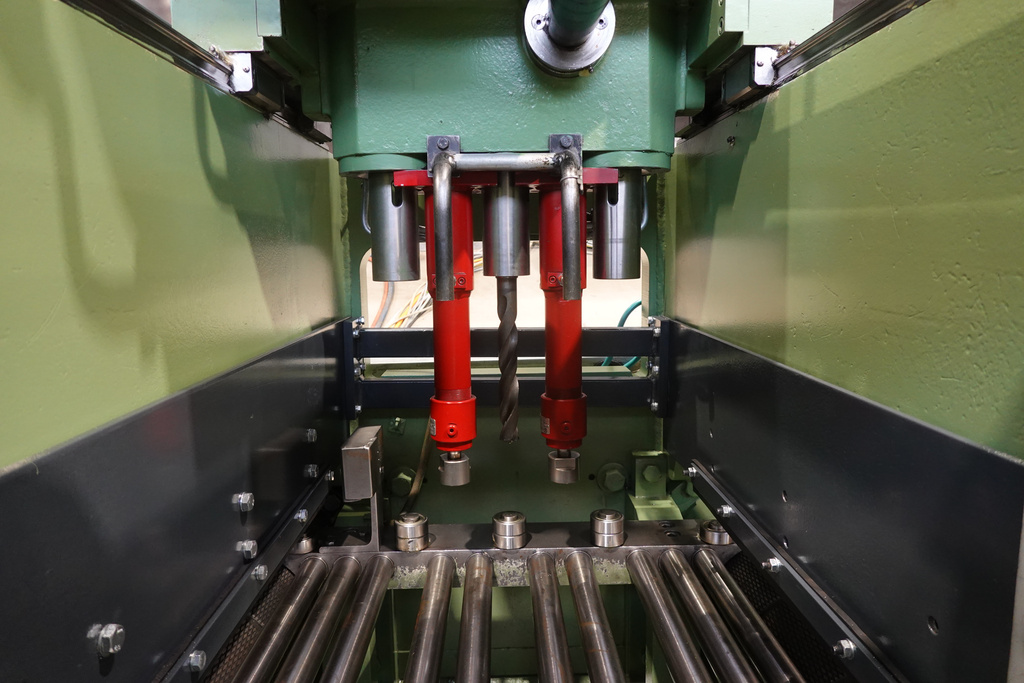

Het boorapparaat bestaat uit drie boorspindels, die ontworpen zijn voor gebruik met HSS-koelboren in het diameterbereik van 8 mm tot maximaal 40 mm (de Nenok HSS-koelboren met vlakslijping en het Nencool koelsmeermiddel zijn hiervoor bijzonder geschikt). Afhankelijk van de gekozen boordiameter wordt een van de spindels gebruikt, waarbij elke spindel op een specifieke snelheid werkt.

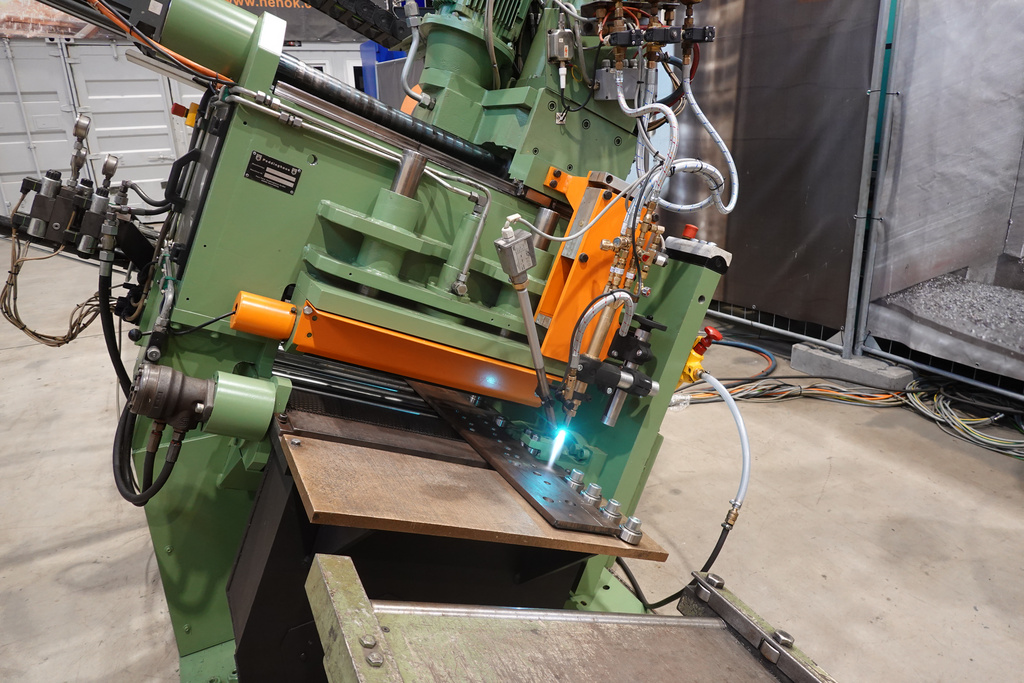

Een autogeensnijeenheid is verantwoordelijk voor het snijden van plaatmetaal en vlak materiaal. De autogeensnijeenheid werkt met de gassen acetyleen en zuurstof. Het is ook mogelijk om het snijgas om te schakelen naar propaan na een conversie met een andere toorts en andere media toevoer.

Het materiaal (plaattransport) wordt getransporteerd via een rollenmeettoevoer, die ook de exacte positie van de staalplaat meet.

Het systeem wordt bestuurd door een Fagor 8055i CNC-besturing in combinatie met gebruiksvriendelijke software. CAD-gegevens kunnen worden geïmporteerd in DSTV- of DXF-formaat. De softwarelicentie voor geschikte programmeersoftware moet apart worden aangeschaft.

Er is ook een filtersysteem voor snijrookafzuiging verkrijgbaar.

Technische gegevens:

• Aantal boorspindels: 3 stuks
• Maximale boordiameter: 40 mm
• Snijsysteem: Autogeen
• Totaal benodigd vermogen: 30 kW
• Gewicht machine: 6,5 ton
• Max. Werkstukgrootte: 600 x 50 x 6000 mm
• Min. werkstukgrootte: 80 x 8 mm
• Machineafmetingen (L x B x H): 2000 x 1900 x 2800 mm
