Kaltenbach WBZ 1500

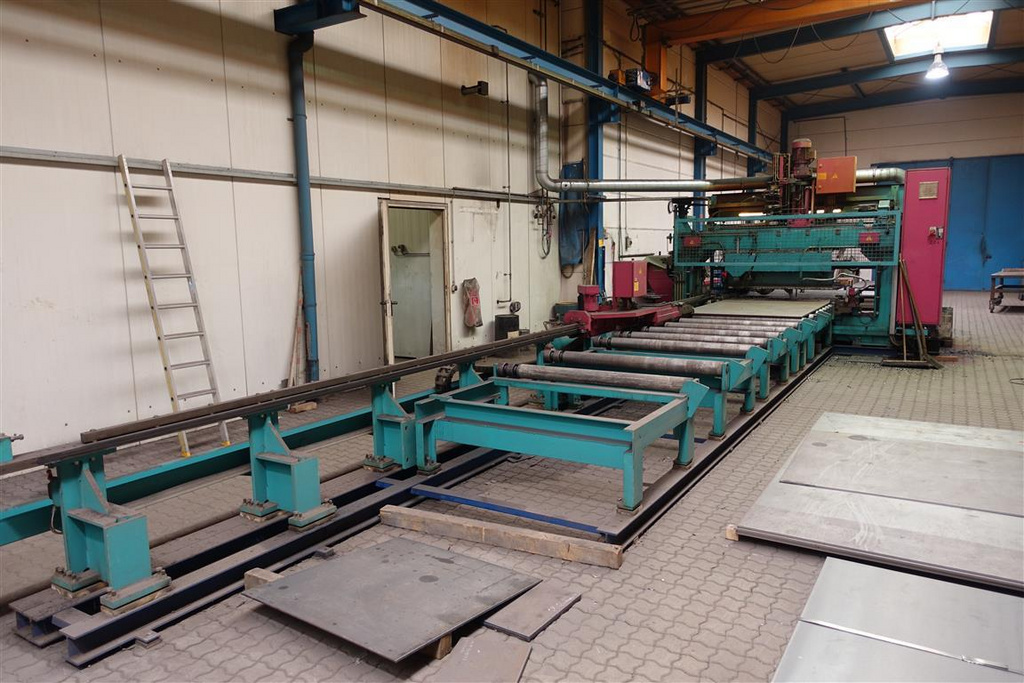

Kaltenbach WBZ 1500 Centrum obróbcze do blach

Sterowana CNC maszyna do cięcia płomieniowego dostępna jako maszyna używana od Nenok w Kolonii

Dzięki Centrum Obróbki Blach w Kaltenbach operator dysponuje wielofunkcyjnym zakładem do budowy konstrukcji stalowych, handlu stalą i budowy urządzeń. Dzięki tej sterowanej CNC instalacji osiągają Państwo wysoką elastyczność i ekonomiczność w produkcji blach.

Dzięki temu używanemu centrum obróbczemu do stali płaskiej typu WBZ 1500, duża ilość czynności roboczych może być wykonywana w jednym systemie przez jednego operatora maszyny: Wiercenie, pogłębianie, gwintowanie i cięcie płomieniowe blach, pasów blach i stali płaskiej. Produkcja blach czołowych, blach stopowych i blach węzłowych staje się dzięki temu centrum obróbki blach opłacalna i ekonomiczna.

Sposób działania Kaltenbach WBZ 1500

Najpierw dane konturu są wczytywane do sterowania CNC ręcznie lub poprzez transfer danych CAD w formacie DSTV. Sterowanie przejmuje wygenerowane dane i przekształca je w polecenia maszynowe, dzięki czemu osie pozycjonujące mogą przemieszczać się do żądanych pozycji wiercenia lub palnika. Następnie blachy lub stal płaska są umieszczane na rolkowym przenośniku wejściowym w ich początkowej długości. Urządzenie do pomiaru długości, składające się z wózka chwytaka pchającego i ciągnącego z tuleją hydrauliczną, pozycjonuje następnie przedmiot (blachę) najpierw do procesu wiercenia, a następnie pod zespołem palnika w celu wypalenia elementu w pożądanym kształcie. Następnie prawie gotowe elementy są zazwyczaj gratowane lub znakowane przez operatora maszyny bezpośrednio przy maszynie i przygotowywane do produkcji.

Opis techniczny WBZ 1500

Szerokość panelu musi wynosić co najmniej 100 mm i może wynosić maksymalnie 1500 mm. Grubość panelu to minimum 8 mm i maksimum 50 mm. Panel musi mieć minimalną długość 500 mm i maksymalną długość 6 000 mm. Maksymalna masa jednostki wynosi 1.500 kg.

W zestawie znajduje się rolkowy przenośnik wejściowy o długości 6,3 m z wózkiem pomiarowym. W urządzeniu znajduje się 15 wałków o średnicy wałka 110 mm i szerokości wałka 1550 mm. Jest 8 pionowych rolek prowadzących. Dostawa ścinków ma długość 2000 mm z 11 rolkami, średnicę rolki 98 mm i szerokość rolki 1550 mm. Opcjonalnie dostępne są 4 ciągniki poprzeczne z systemem holowania łańcuchów po stronie podawania.

Kaltenbach WBZ 1500 posiada zmieniacz narzędzi z 5 pozycjami narzędziowymi. Wiertarka jest przystosowana do wierteł kanałowych z chłodziwem HSS, które można nabyć w firmie Nenok. Na maszynie można stosować wiertła o średnicy 10-40 mm. Istnieje 7 prędkości wrzeciona, które są regulowane częstotliwościowo w zakresie 100-600 obr. Skok wrzeciona wynosi 350 mm. Szybkie prędkości do przodu i do tyłu to. 5000 i 8000 mm/min odpowiednio. Posuw wiercenia mieści się w zakresie 0-200 mm/min. Siła posuwu wynosi maksymalnie 20 kN. Moment obrotowy wynosi maksymalnie 300 Nm. Silnik wiertarki ma moc napędową 7,5 kW. Napęd pozycjonujący wrzeciono i wózek pomiarowy ma moc 2,8 kW każdy. Silnik hydrauliczny wymaga mocy napędowej 4,0 kW. Wysokość robocza wynosi 640 mm. Wymiary systemu to: 13 500 mm długości, 3700 mm szerokości i 3000 mm wysokości. Waga systemu bez akcesoriów wynosi 6800 kg.

Kaltenbach WBZ 1500 jest wyposażony w jednostkę do wypalania tlenowo-paliwowego.

Na życzenie klienta firma Nenok może zapewnić profesjonalny demontaż i montaż, a także serwis maszyn i części zamienne do bieżącej eksploatacji.
