Kaltenbach KBS1051 DG- KDX-S1015
This used machine is already sold. You are interested in this type of machine? Please send us your inquiry! We will get in touch with you as soon as a similar model is available.
Beschrijving van Kaltenbach KBS1051 DG- KDX-S1015
Kaltenbach KBS 1051 DG - KDX-S 1015 PROFIEL STAALBORSTEL BOORMACHINE
De Kaltenbach KBS 1051 DG - KDX-S 1015 zaag-boorlijn combinatie bestaat uit een CNC gestuurde Kaltenbach KBS 1051 DG lintzaag en een Kaltenbach KDX-S 1015 boorlijn. Deze boorzaaglijn is bij uitstek geschikt voor het economisch zagen, boren, centerponsen, merkenfrezen (scribing) en draadsnijden van profielen en platte stalen staven in de grote staalbouw en staalhandel. De KDX-S boormachine is uitgerust met 3 booreenheden, elk met 29 kW aandrijfvermogen en 5-vaks gereedschapswisselaar. Het lengtemeetapparaat M152 G (meetwagen) is samen met het transportsysteem T13 ontworpen voor profiellengtes tot 15 m. Het uitgebreide transportsysteem voor het materiaaltransport van profielstaal heeft ook dwarse trekkers in de invoer en uitvoer voor het dwarse transport van de profielen. De CNC besturing maakt samen met de Kaltenbach Profiline III software gegevensverwerking in DSTV en DXF formaat mogelijk. Het gehele systeem heeft een ergonomische werkhoogte van het materiaalniveau tot de bovenkant van de vloer van 640 mm en dus een goed overzicht voor de operator. Eenvoudige verwijdering van werkstukken en restanten is dus mogelijk.
Systeemcomponenten Kaltenbach KBS 1051 DG - KDX-S 1015
- PROFIELPIKSYSTEEM Kaltenbach KDX-S 1015
- KRAANSNIJDENDE BANDZAGMACHINE Kaltenbach KBS 1051
- MACHINEBEDIENING Kaltenbach Profiline III
- Lengtemeetsysteem Kaltenbach M 152 G
- VERVOERSYSTEEM Kaltenbach T13

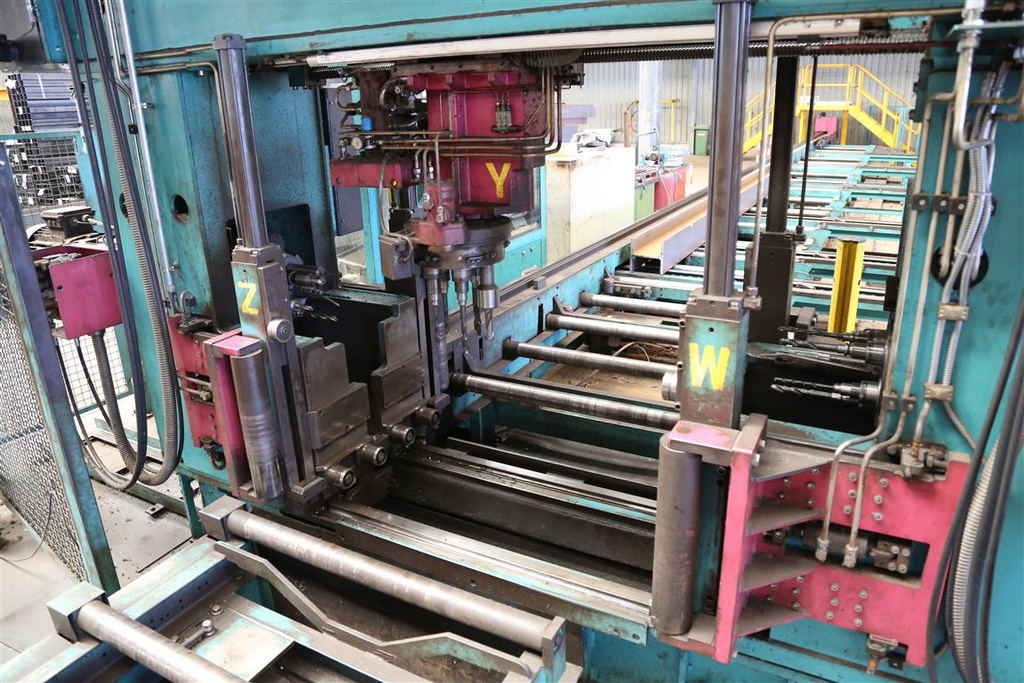

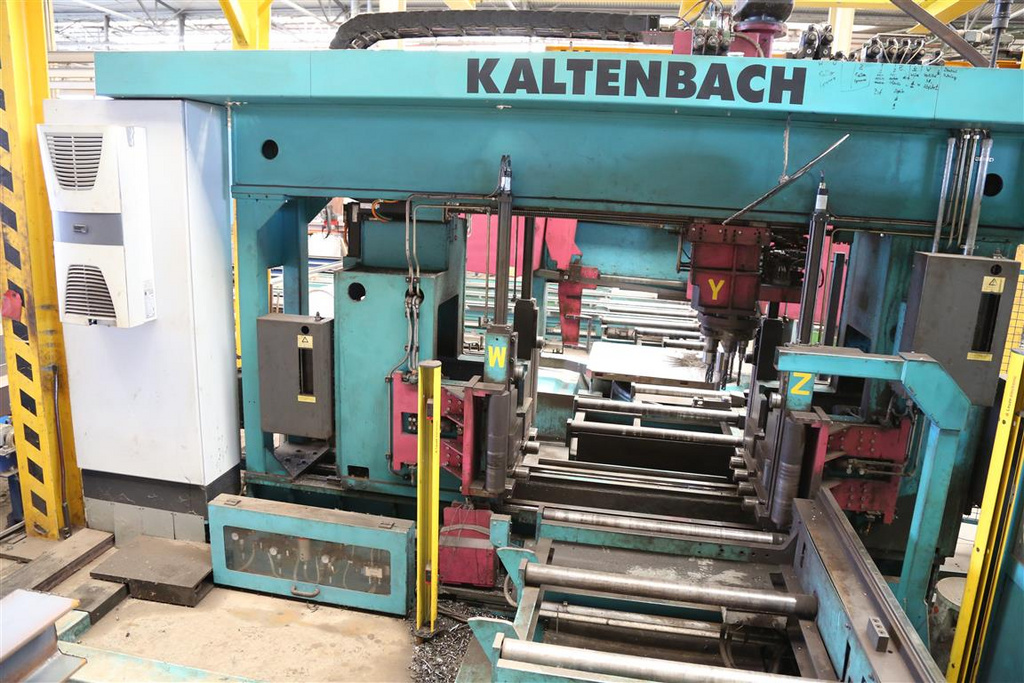

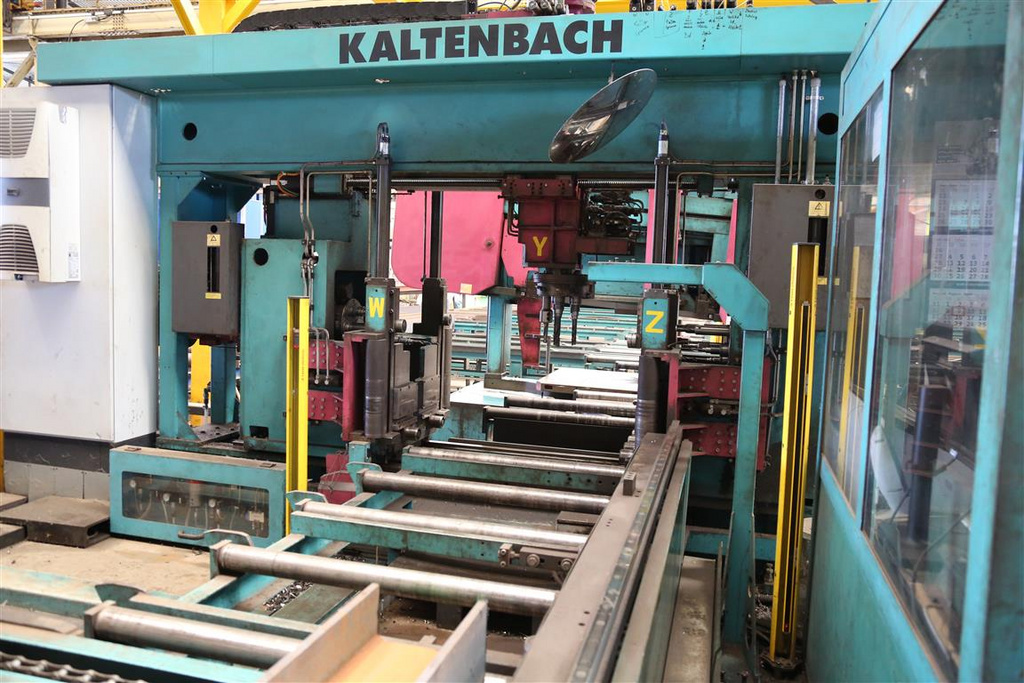

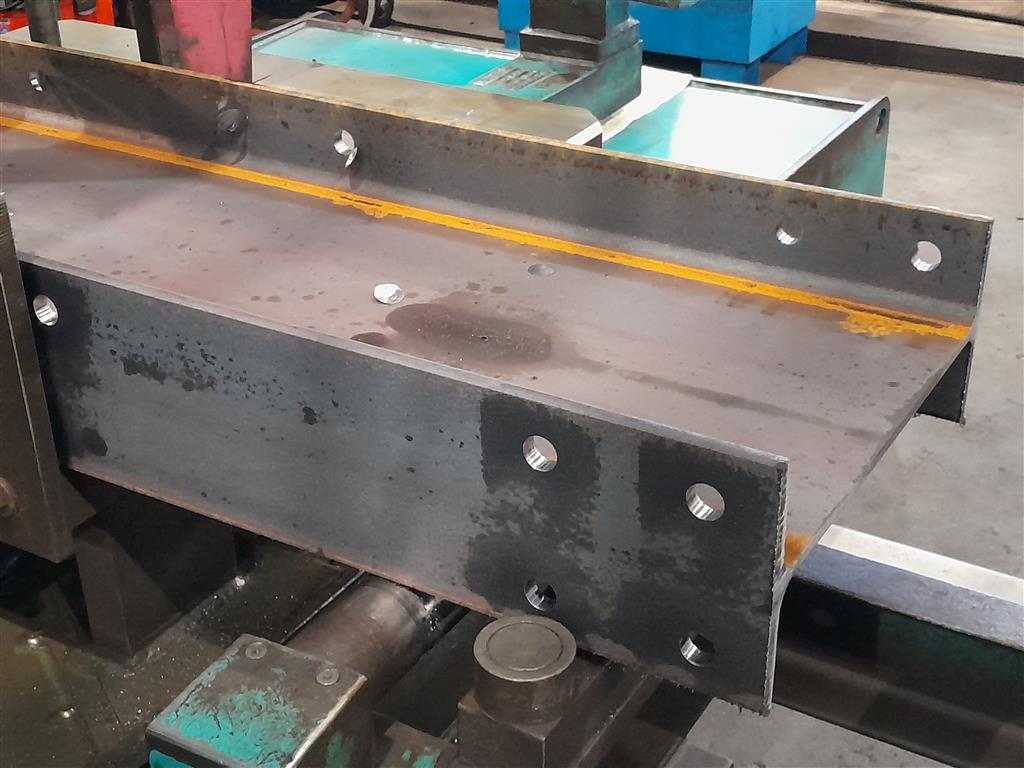

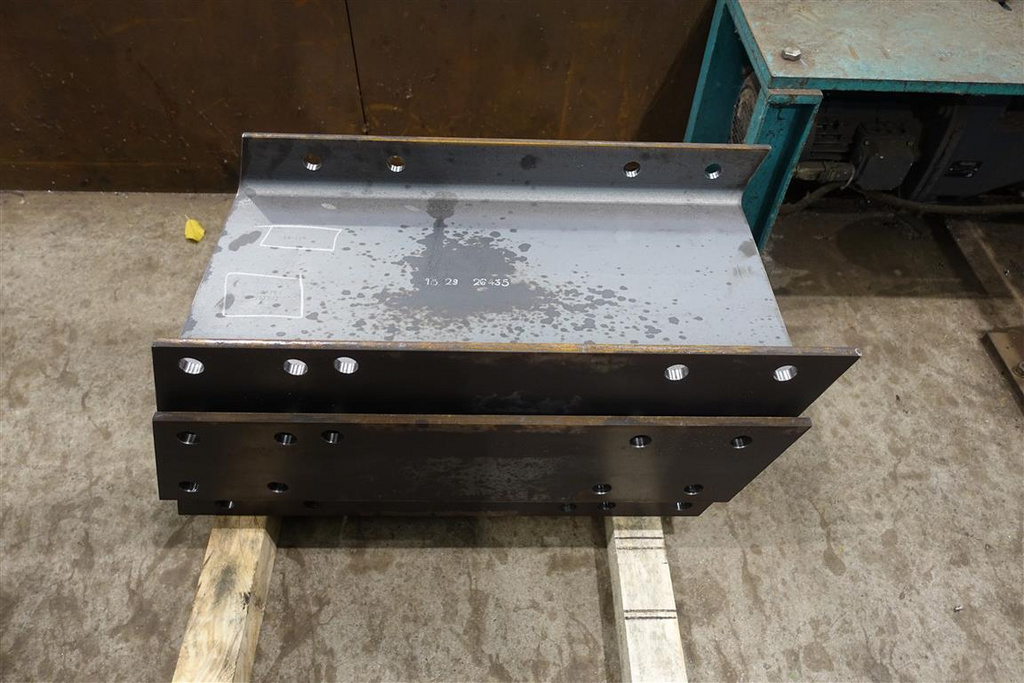

KALTENBACH - Sectieboormachine voor staal KDXS 1015 , bouwjaar 2009
De Kaltenbach KDX-S boormachine serie is ontworpen voor de speciale markteisen van de staalbouw en de staalhandel en is bij uitstek geschikt voor het rationeel boren, centreren en draadsnijden van gewalste profielen zoals dubbel-T staal, T-staal, U-staal, hoekstaal, holle profielen en platstaal.

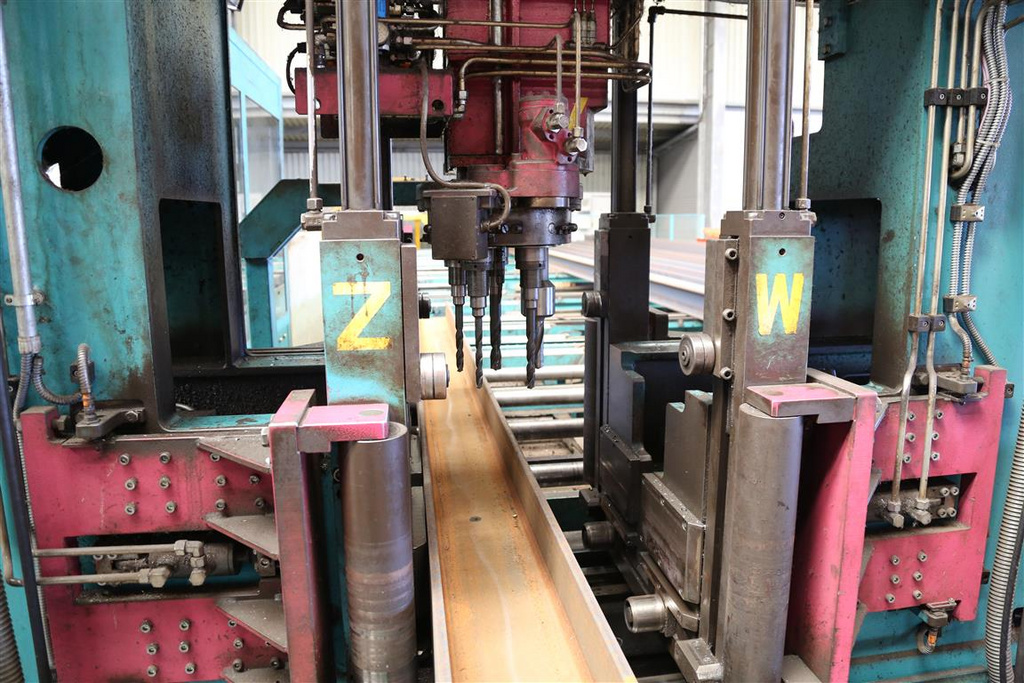

Basisuitrusting van de KDX-S boormachine met 3 boorassen:
- Automatische gereedschapswisselaar in trommeluitvoering. Elke as met 5 gereedschapshouders
- 4 - ascontourmarkering, waarvan 3 op de boorassen en een 4e met de mogelijkheid van verticale markering van de onderkant van het materiaal.
- Spindelsnelheden opgeslagen in het programma,
- Boorvoeding voor de respectieve boordiameters, handmatig te wijzigen, overeenkomstig microdosering van het koelmiddel
- Horizontale en verticale kleminrichting binnen de automatische cycluscontrole.
- Hydraulische horizontale kleminrichting van de beweegbare klembekken, klemdrukregeling handmatig instelbaar.
- Programmeerbare web tracing om de web offset en het nulpunt te bepalen.
- Automatische doorsnedemeting via de horizontale en verticale kleminrichting.
- De gemeten breedte- en hoogtewaarden worden vergeleken met de door het programma ingestelde waarden. Bij afwijking wordt een foutmelding gegeven.
- Automatische straalmiddelpuntmeting en nulpuntbepaling voor webboringen (straalmiddelpunt) door meting van de werkelijke balkbreedte.
- De spaanbak kan aan beide zijden worden uitgetrokken en is op rollen gemonteerd.
- Spuitoliekoelapparaat
- Tapapparaat voor alle 3 boorspillen
- Booreenheden boordiameter 8 - 40 mm
- Spindelsnelheden, frequentiegeregeld 90 - 1400min-1
Automatische gereedschapswissel met 3 magazijnplaatsen in trommelmagazijn (3 x 5) 15 stuks
Aandrijfvermogen: 3 booraandrijvingen van elk 26,0 kW, frequentiegeregeld
Persluchttoevoer: 6 -8 bar
Gewicht: ongeveer 8000 kg
Werkbereik: minimaal 80 x 65 x 10mm, maximaal 1.000 x 450mm
KALTENBACH KBS 1051 DG KOPPELING - BANDZAGMACHINE, bouwjaar 2010
Krachtige bandzaagmachine type KBS 1051 DG voor het zagen van stalen constructieprofielen met dubbele verstekinrichting in stabiele dubbele kolomuitvoering.
Basisuitrusting van de KBS 1051 DG
Hoge zaagcapaciteit en nauwkeurigheid door de schuine stand van het zaagblad.
Traploze aanpassing van de snijsnelheid op het bedieningspaneel.
Traploze zaagbladtoevoer op het bedieningspaneel.
NC-gestuurde snijhoekverstelling op het vrijstaande bedieningspaneel. Automatische, hydraulische klemming van de machine na het bereiken van de verstekinstelling.
Automatische cycluscontrole (klemmen - zagen - afklemmen)
Automatische omschakeling van zaagsneldoorvoer naar werkdoorvoer
Automatische, elektrohydraulische snijdrukregeling. Snijdrukvoorkeuze en snijdrukweergave op het bedieningspaneel.
Elektrisch bewaakte hydraulische bandspanning. Zaagproces stilgelegd bij bandbreuk.
Economische smering door micro-doseersysteem
Elektronische slipcontrole van het zaagblad.
Vario-cut technologie, variabele helling van het zaagblad tussen 0 en 10
Zaagblad Bimetaalzaagblad M42 Afmeting 8900 x 54 x 1,6 mm, steek Z 3/4
Aandrijfvermogen zaagmotor frequentiegeregeld 12,9 kW
Persluchttoevoer 6 -8 bar
Gewicht ongeveer 6200 kg
Werkbereik 90 graden 1030 x 500 mm
+ 45 graden 740 x 500 mm
- 45 graden 700 x 500 mm
Kleinste materiaaldoorsnede 20 x 10 mm
MACHINEBESTURING PROFILINE III
Profiline III is een Kaltenbach-specifiek softwarepakket voor de staalbouw voor file servers of kantoorcomputers (WINDOWS XP Professional ML) voor het maken van programma's voor machinebesturing. Een krachtige PC verwerkt de ingevoerde werkstukgegevens en genereert aan de hand daarvan het NC-programma voor de boor - zaagmachine, bestaande uit een in het bedieningspaneel geïntegreerde CNC-besturing met touch screen,
voor volledig automatische positionering van de assen en hoekverstelling in het zaag-boorcentrum
Machine PC in industrieel ontwerp met:
Diagnose op afstand geïntegreerd in de computer (onderhoudscontract vereist)
Plausibiliteitscontrole bij het invoeren van de afmetingen en profielmaten Automatische berekening en controle van de zones waarin niet mag worden geboord, zoals flenzen, banen, radii, verstekzones, enz. afhankelijk van de boordiameter
Profielendatabase met opslag van geometrische afmetingen van DIN staalconstructieprofielen. Grote opslagcapaciteit voor profielgegevens en bestellingen.
DSTV data-interface
Programmeerbare snelheid en voedingsinstelling, diameter en materiaal afhankelijk
Grafische weergave van profielen op schaal in 3 weergaven
Weergave van verstekken op profielen
Weergave van boorgaten en korrels
Orderbeheer:
Duidelijke weergave van de individuele posities binnen een order, inclusief grafische weergave
LENGTEMEETAPPARAAT M 150 G-NC
Schuifmeetslede met hydraulische spantanghouder en extra drukker
Meetbereik tot 15 m profielen
Hydraulische hoogteverstelling van de spantangarm in twee posities om te meten
Aangedreven transportrollen in het voorste gedeelte van de invoerrollenbaan

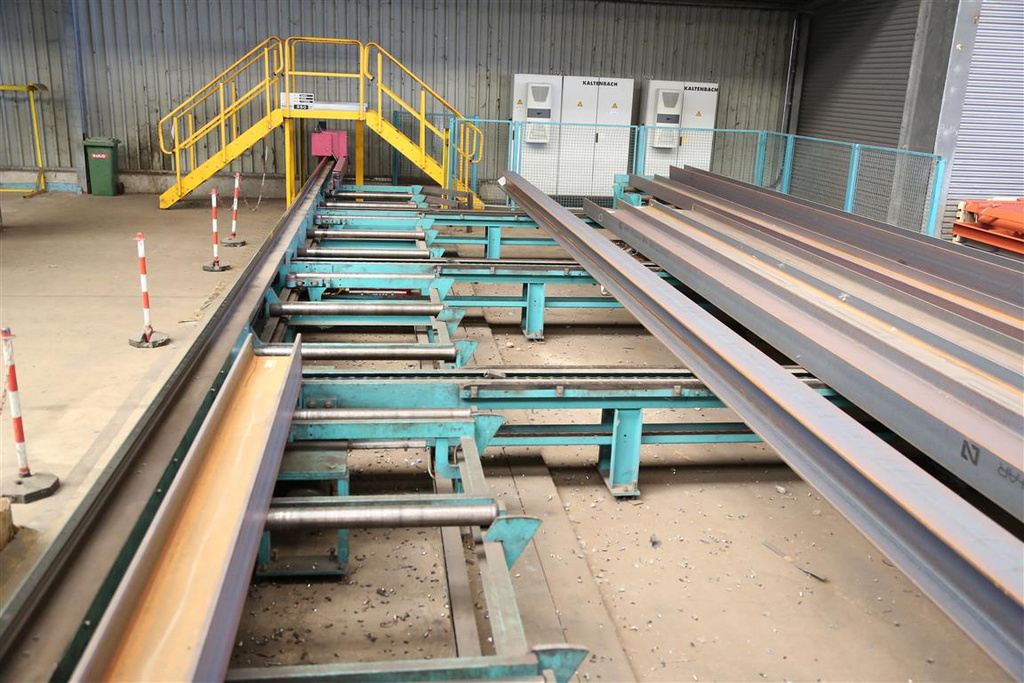

TransportSysteem T13
rollenbanen:
Nuttige rolbreedte 1020 mm
Dwarstransport door middel van sleepkettingen
Kunststof (polyamide) glijstangen voor geluidsarm dwarstransport van materiaal.
Laaddiepte incl. rollenbaan 5500 mm
6 x materiaalinvoer dwarstransport
6 x materiaalverwijdering dwarstransport
- : 1000 mm
- : 500 mm
- : 40 mm
- : 30/45
