Peddinghaus ABCM
Ausklink-Brennanlagen

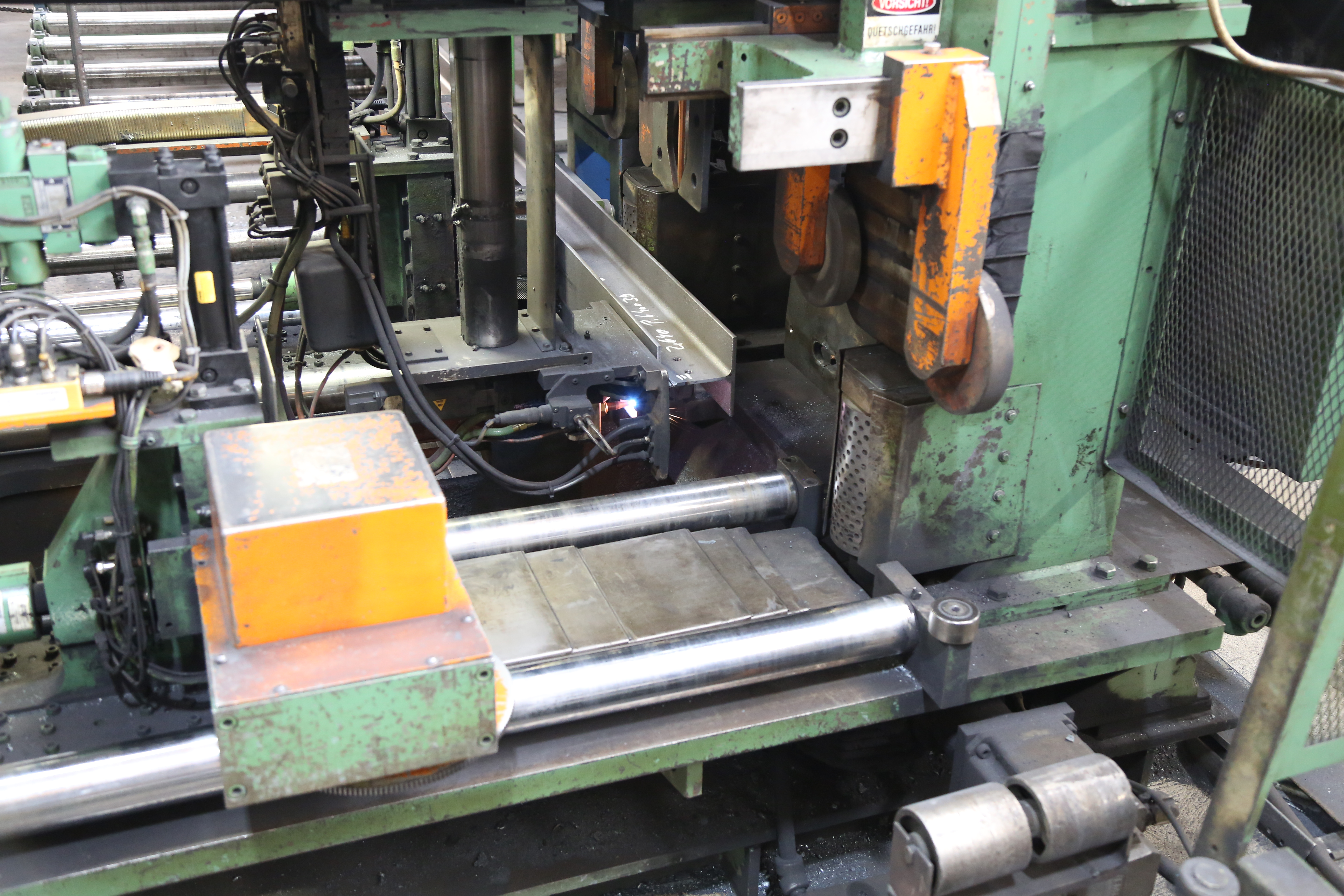

Peddinghaus ABCM 1250

Die Peddinghaus ABCM-1250 ist eine CNC gesteuerte Ausklinkbrennschneideanlage. Die CNC Ausklinkanlage verfügt über drei Brennschneideinheiten, die es ermöglichen, zwei Trägerflansche gleichzeitig mithilfe von Autogengas präzise zu schneiden. Es kann Profilstahl mit einer Größe von bis zu 1.270 mm geschnitten oder ausgeklingt werden.

Durch die simultane Ausdünnung beider Flansche und die gleichzeitige mögliche Schweißnahtvorbereitung werden die Betriebskosten auf ein Minimum gesenkt. Dank dieser Möglichkeit entfallen zeitraubende Brennertastvorgänge, sodass ein schnelles Schneiden in Flanschnähe möglich ist.

Die drei Autogengas-Brenner der ABCM 1250 von Peddinghaus können gleichzeitig in einem Arbeitsgang verwendet werden. Im Zusammenhang mit automatischen Brennerzündvorrichtungen macht es die Brennanlage sehr effizient. Mit der ABCM 1250 können Aufgaben wie Gehrungsschneiden und Schweißfasenvorbereitung an den oberen und unteren Flanschen zuverlässig erledigt werden. Um die Schweißfase an den Flanschen bestmöglich vorzubereiten, können die Brenner wie zuvor programmiert in den gewünschten Gehrungswinkel geneigt werden. Durch Multi-Achsen-Positionierung können oberer und unterer Flansch gleichzeitig geschnitten werden.

Ein ausgereiftes Walzenmessvorschubsystem sorgt für eine schnelle Materialpositionierung und das Vermessen der Profile mit hoher Präzision. Das ist ein entscheidender Vorteil, um Qualität und Effizienz beim Brennschneiden in der Fertigung zu gewährleisten. Die Programmierung der Ausklinkanlage erfolgt an einer CNC Steuerung entweder von Siemens oder Fagor in Kombination mit einer geeigneten Software von Peddinghaus.
Diese Schneidanlagen sind als Gebrauchtmaschine je nach Verfügbarkeit mit unterschiedlichen Materialtransportsystemen ausgestattet. Hierzu gehören Rollenbahnen für den Einlauf- und Auslaufbereich und zum Teil Querschleppsystme.
