Voortman V600

Voortman V 600 Bohranlage für Profile mit fahrbarer Bohreinheit VDH 1000

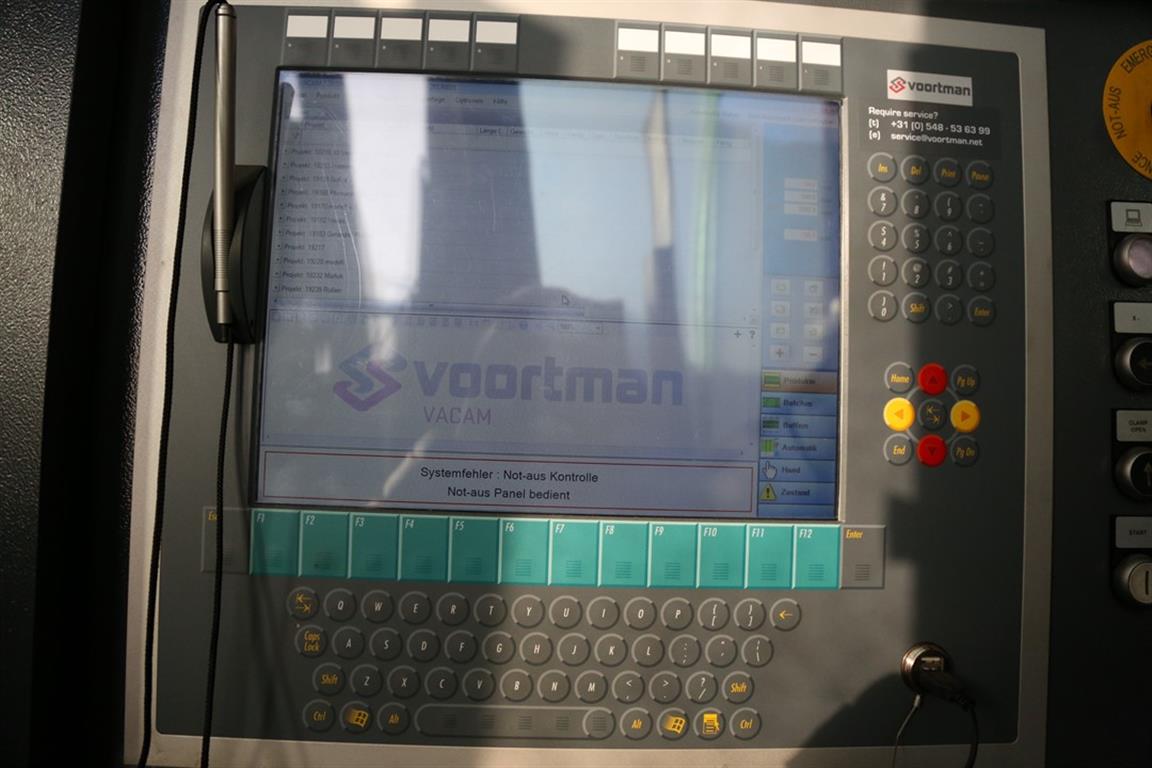

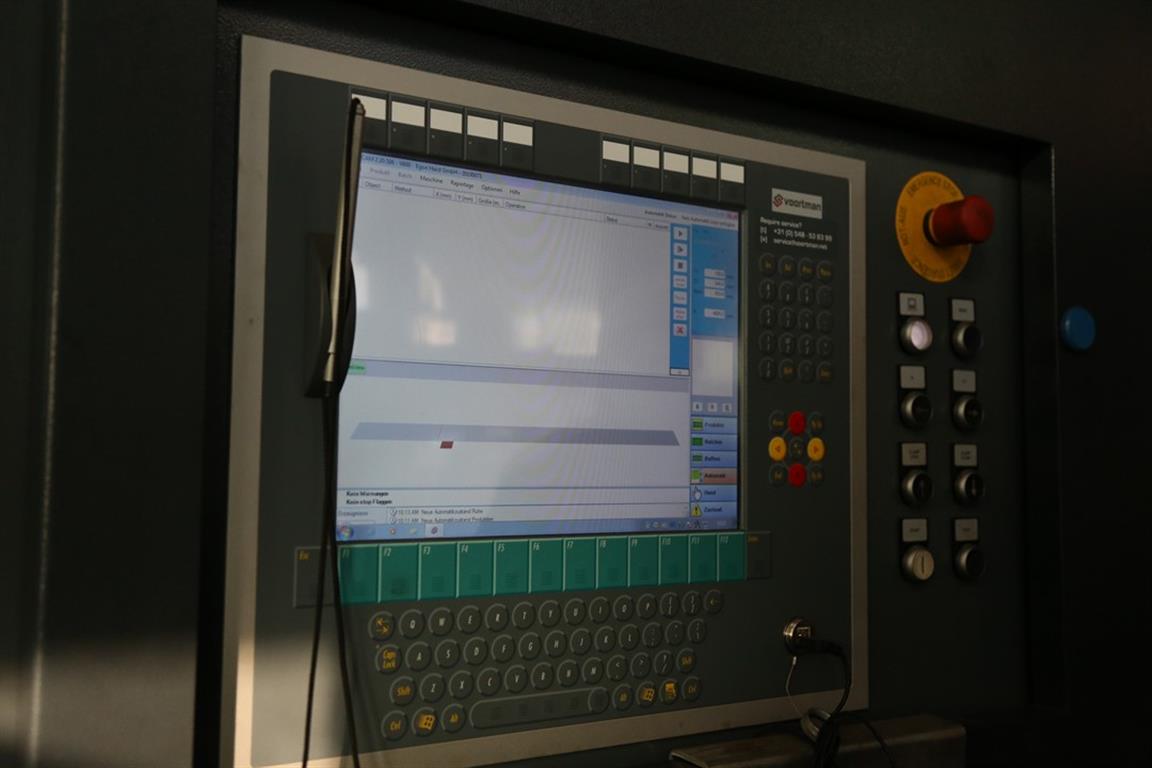

Die Bohranlage verfügt über eine CNC-gesteuerte (Computersteuerungssystem VACON 110) Bohreinheit die in Längsrichtung, X-Achse, verfährt, Verstellung 0 - 15.000 mm, ein automatisches Werkzeugwechselsystem VTC5/40 mit der Aufnahme SK40 und 5 Werkzeugplätzen und einem vertikal hydraulischem Niederhalter.
Weitere technische Details sind: Steg- und Flanschhöhenmessung; Eingebauter Kompressor für Luft-/Öl-Kühlung der Bohrwerkzeuge; automatischer elektronischer stufenloser Vorschub und Drehzahlregelung (ständige Überwachung), wodurch eine optimale Zerspanung möglich wird. Höhenverstellung mittels frequenzgesteuertem Spindelantrieb; Gewindeschneiden sowie das Anbohren von Ankörnpunkten ist möglich. Robustes, verwindungsfreies Gestell zur Aufnahme u. Führung der Bohreinheit, die horizontal (Y-Achse) an die Kabine montiert ist.
Einsatz von nenok-HSS-Kühlkanalbohrern oder Hartmetallbohrern, die mit Luft-/Öl-Gemisch intern gekühlt werden.
Automatische Längenmessung des neu eingesetzten Bohrers, so dass man die Bohrerlänge nicht einprogrammieren muss. Die Bohrspindeldrehzahl beträgt 0 - 2.500 U/min und ist stufenlos einstellbar.
Während des Bohrens werden 3 Achsen genutzt:
X-Achse zum Positionieren der Bohrkabine in Längsrichtung (0-15.000mm, max. 40 m/min)
Y-Achse zur vertikalen Höhenverstellung der Bohreinheit (0-1.000 mm, max. 30m/min)
Z-Achse zum horizontalen Positionieren der Bohreinheit (0-450 mm, max. 30 m/min)
Die Voortman V600 arbeitet mit 2 hydraulischen Niederhalter-Zylindern, die das Profil vertikal verklemmen, inkl. 2 vertikaler Linearführungen mit Schlittenwagen auf der Bohrkabine zur Führung der Spanneinrichtung, Hub der Spanneinrichtung: 1.050 mm
Weiterhin ist die V600 mit einer Steg- und Flanschhöhenmessung ausgestattet, Der hydraulische Zylinder der vertikalen Klemmung wird mit einem Weg-Aufnehmer ausgestattet, der die tatsächliche Flansch-Höhe des Profils vermisst. Gleichzeitig wird ein Sensor in die Vertikalklemmung montiert, der die Steghöhe misst. Die Bohrlöcher im Flansch können dann in der Mitte der gemessenen Flansch- bzw. Steghöhe positioniert werden.

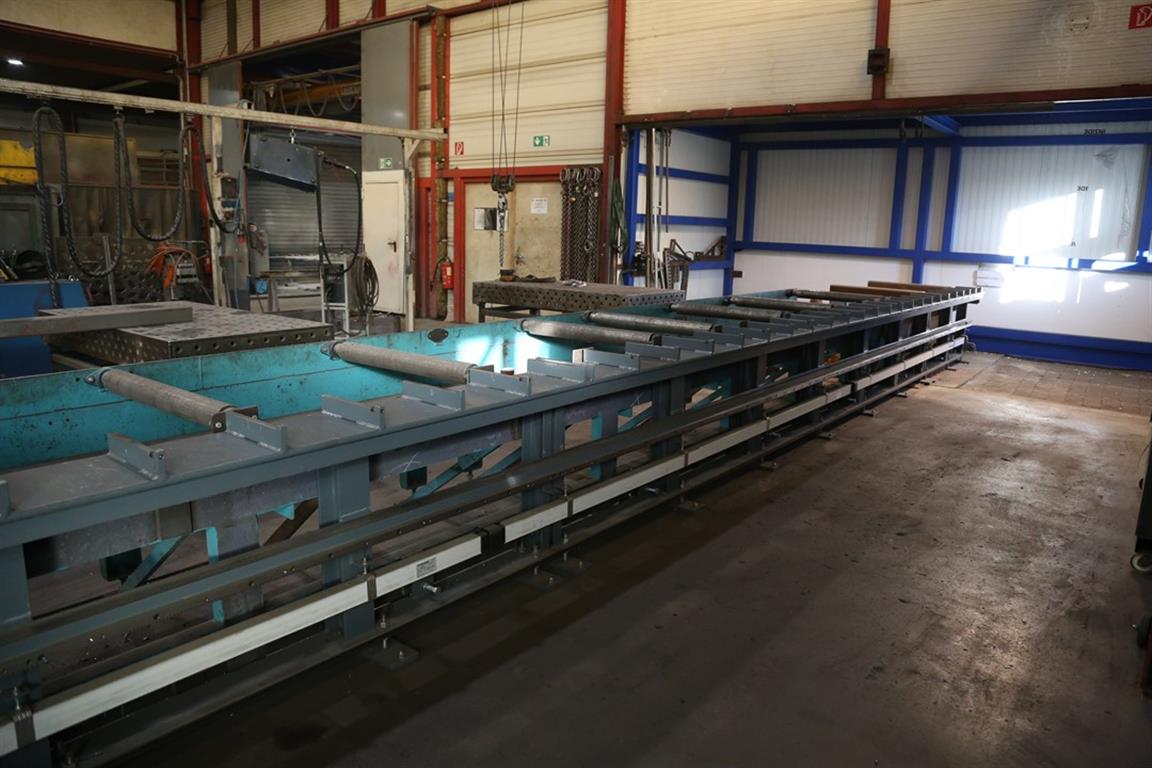

Bohrtisch ist an einen Rollengang montiert, sodass das Material auch manuell verschoben werden kann. Dieser Rollengang ist auch als Gegenlager für die Bohreinheit genutzt. Die Arbeitshöhe ist 920 mm (+/- 25mm)
