Kaltenbach KF 1606

Das Kaltenbach KF1606 Blechbearbeitungszentrum zum Bohren und Brennschneiden von Flachstahl und Blechen.

Die Flachstahl-Bohrbrennanlage Kaltenbach KF 1606 ist ein Modell aus der neuen Generation von Kaltenbach KF Blechbearbeitungszentren. Dieses Kaltenbach KF 1606 Modell zeichnet sich durch eine neue CNC Steuerung, einem neuen Zangenmesssystem, höherer Antriebsleistung und verbesserter Schneidqualität aus.

Das leistungsfähige Kaltenbach Blechbearbeitungszentrum ist bestens für die Herstellung von Kopfplatten, Fussplatten und Knotenblechen im Stahlbau als auch im Stahlhandel und für den Anlagenbau geeignet.
Handelsübliche Blechtafeln bis 1600 mm Breite, 6 - 60 mm Dicke und 6000 mm Länge sowie Blechstreifen und Flachstähle ab einer Breite von 100 mm können mit der Zangenmesseinrichtung sicher durch die Anlage gefahren werden. Das Längenmesssystem in der X-Achse besteht aus einem Doppelgreifer-Messwagen mit einer hydraulischen Spannzange, diese ist an einer stabilen Zahnstange geführt und positioniert somit die Blechtafel an der jeweiligen Bearbeitungsstation für den Brennschneideprozess oder die Bohrbearbeitung. Die installierte Kaltenbach Software sorgt in Verbindung mit der CNC-Steuerung für die genaue Positionierung der einzelnen Antriebsachsen. Hierdurch ist ein automatisches Bohren und Brennschneiden möglich. Ein automatischer Werkzeugwechsler steht für eine Auswahl verschiedener Bohrdurchmesser zur Verfügung.

Zum Brennschneiden steht wahlweise eine Autogenbrenneinheit oder eine Plasmaschneideinheit Kjellberg HiFocus 280i zur Verfügung. Blechtafeln mit einer Materialstärke bis 30 mm werden üblicherweise mit der Plasmaeinheit ausgeschnitten und dickere Materialstärken mit der Autogenbrenneinheit. Beide Brennschneideeinheiten sind mit Fernzündung, Flammenüberwachung und automatischer Höhen-Abstandsregelung ausgerüstet.

Donaldson Filter und Absauganlage

Eine leistungstarke Patronenfilteranlage sorgt für die Filterung der beim Plasmaschneiden entstehenden Schneidgase.

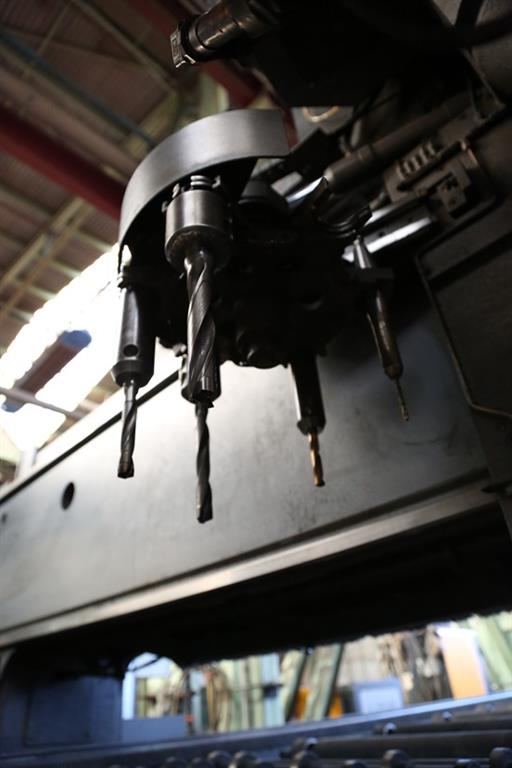

Kaltenbach Bohreinheit

Eine leistungsstarke Bohreinheit sorgt für eine hohe Bohrleistung mit Hartmetallwerkzeugen. Die Bohrspindel hat eine Antriebsleistung von 26 kW und eine Spindeldrehzahl von 150 - 2000 U/min. Ein 6-fach Werkzeugwechsler sorgt für den schnellen und automatischen Werkzeugwechsel.
Die Bohreinheit ist geeignet für die Verwendung von HSS Kühlkanalbohrern und Hartmetall- und Vollhartmetallwerkzeuge die Sie inklusive dem geeigneten nencool micro Kühlschmiermittel günstig von Nenok erhalten können. Das Ankörnen, Senken und Gewindeschneiden ist ebenfalls mit den geeigneten Werkzeugen möglich.

Kaltenbach KF 1606 Prägeeinheit

Die Anlage ist mit einer Prägeeinheit für das Prägen von Buchstaben und Zahlen ausgerüstet. Das stabile Prägerad wird durch die CNC Steuerung angesteuert. Wahlweise kann dadurch eine Postitionszahl in das Blech geprägt werden welches auch nach dem Strahlen oder Verzinken noch sichtbar ist.

Transportsystem

Das Kaltenbach KF1606 Blechbearbeitungszentrum wird geliefert inklusive einer Einlaufrollenbahn für 6.000 mm lange Blechtafeln sowie auf der Auslaufseite mit einem Ablagetisch und integrierten Rollen. Auf der Einlaufseite ist die Rollenbahn mit 3 Querschleppern ausgerüstet. Die Längenmessung erfolgt mittels eines stabilen Zangenmesswagens mit hydraulichem Doppelgreifer.
